Шинопровод E3Магистральный шинопровод с литой изоляцией на токи 630–7500 А

Name: Шинопровод ELMAX E3
Brand: ELMAX

Магистраль от трансформатора до ГРЩ и стояки зданий. Корпус из прессованного алюминиевого сплава с большой площадью теплообмена защищает проводники и по умолчанию работает шиной заземления.

Запросить расчёт Каталог E3, PDF

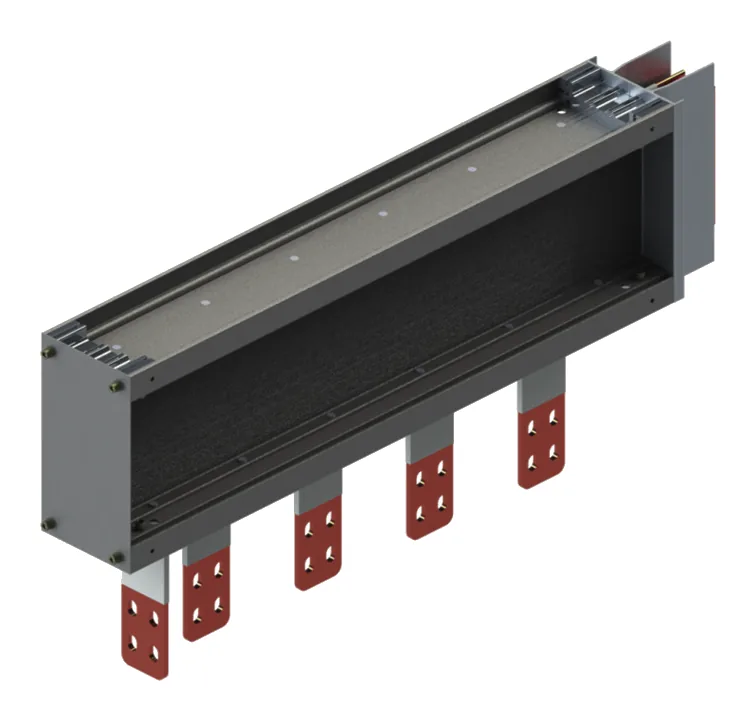

Трансформаторный модуль Трансформаторный модуль шинопровода ELMAX E3 с медными выводами для подключения сухого трансформатора

до 7500 Амедь

до 6400 Аалюминий

IP54–IP66степень защиты

класс Fизоляция до 155 °C

Особенности

Что отличает серию E3

По данным каталога ELMAX E3 2025.

Изоляция «двойным конвертом»

Бесшовная полимерная изоляция на основе эпоксидных композиций плюс плёнка полиэстер: два слоя на шине, четыре — между соседними фазами.

Класс F, без галогенов

Изоляция рассчитана на 155 °C и не содержит галогенов. Корпус окрашен порошковой краской RAL 7035, другие цвета — по запросу.

Стыковочный моноблок

Площадь контакта на 50% больше, чем у стыка «папа-мама». Болт со срывной головкой и «контролька» показывают, что стык затянут.

Компенсация расширений

Моноблок компенсирует продольные и поперечные температурные расширения, на длинных трассах ставится компенсационная секция.

Коробки отбора

Втычные на 16–630 А, фиксированные до 1600 А, мультикоробки. Контакты розетки лужёные и разнесены для лучшего охлаждения.

Сроки

Поставка от 6 недель. Допоставка подборных элементов — за 2 недели.

Характеристики

Технические характеристики

Значения из каталога ELMAX E3 2025. Таблица прокручивается вбок, первая колонка закреплена.

Сопротивления — на метр длины, масса — для указанной конфигурации проводников

Технические характеристики шинопровода E3, шины — медь
Параметр	630	800	1000	1250	1600	2000	2500	3200	4000	5000	6400	7500
Номинальный токIn, А	630	800	1000	1250	1600	2000	2500	3200	4000	5000	6400	7500
Номинальное напряжение изоляцииUi = Ue, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Частотаf, Гц	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Стойкость к току КЗ (1 с)Icw, кА	25	35	50	60	80	80	100	120	120	120	120	120
Пиковый токIpk, кА	53	73,5	105	132	176	176	220	264	264	264	264	264
Фазное активное сопротивление при 20 °CR₂₀, мОм/м	0,119	0,086	0,059	0,033	0,029	0,024	0,013	0,012	0,008	0,006	0,005	0,004
Фазное реактивное сопротивление при 50 ГцX, мОм/м	0,024	0,021	0,015	0,013	0,012	0,008	0,007	0,005	0,004	0,003	0,002	0,002
ИмпедансZ₁, мОм/м	0,163	0,124	0,079	0,060	0,044	0,025	0,020	0,016	0,012	0,010	0,008	0,006
Сечение проводникаSп, мм²	240	240	330	480	660	960	1280	1320	1920	2560	2880	3840
Масса, 3L+N+PE (5 пр.)кг/м	12,0	12,0	16,7	22,3	29,2	40,8	52,6	56,9	80,1	102,5	120,2	154,5
ВысотаH, мм	109	109	124	149	179	229	229	295	395	395	561	561
Ширина, 3L+PENW, мм	125	125	125	125	125	125	125	125	125	125	125	125
Степень защитыIP	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66

Технические характеристики шинопровода E3, шины — алюминий
Параметр	630	800	1000	1250	1600	2000	2500	3200	4000	5000	6400
Номинальный токIn, А	630	800	1000	1250	1600	2000	2500	3200	4000	5000	6400
Номинальное напряжение изоляцииUi = Ue, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Частотаf, Гц	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Стойкость к току КЗ (1 с)Icw, кА	25	25	35	50	60	80	100	120	120	120	120
Пиковый токIpk, кА	53	53	73,5	105	132	176	220	264	264	264	264
Фазное активное сопротивление при 20 °CR₂₀, мОм/м	0,119	0,088	0,060	0,044	0,039	0,032	0,030	0,020	0,017	0,010	0,007
Фазное реактивное сопротивление при 50 ГцX, мОм/м	0,100	0,100	0,040	0,020	0,018	0,012	0,011	0,007	0,007	0,006	0,006
ИмпедансZ₁, мОм/м	0,166	0,166	0,126	0,083	0,062	0,034	0,032	0,021	0,018	0,012	0,010
Сечение проводникаSп, мм²	240	240	330	480	660	1200	1320	1920	2400	3600	4800
Масса, 3L+N+PE (5 пр.)кг/м	6,7	6,7	8,9	10,9	13,3	21,3	27,1	34,2	42,8	56,5	63,4
ВысотаH, мм	109	109	124	149	179	269	295	391	475	681	681
Ширина, 3L+PENW, мм	125	125	125	125	125	125	125	125	125	125	125
Степень защитыIP	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66	IP54 — IP66

Элементы трассы

Из чего собирается трасса E3

У каждого элемента есть заказной номер — система кодирования приведена в каталоге. Нестандартные длины, углы и переходы изготавливаем по эскизу.

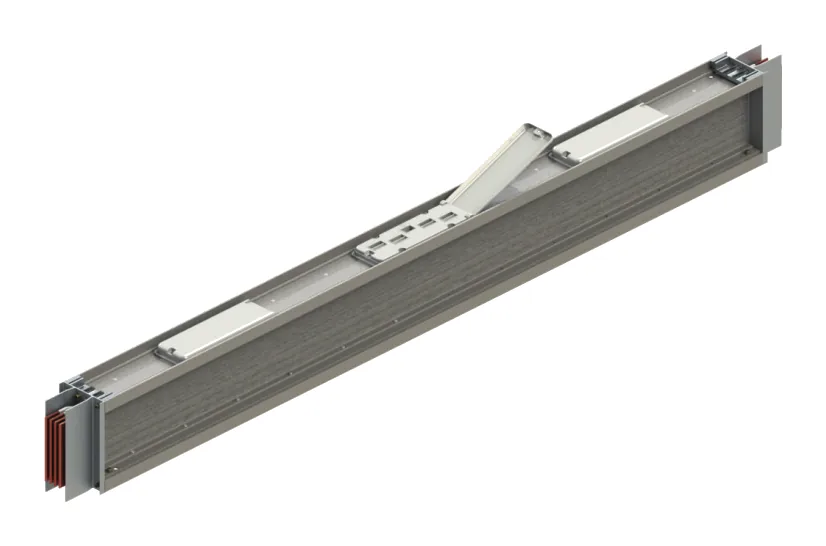

Прямая распределительная секция магистрального шинопровода ELMAX E3 с окнами отбора

Распределительная секцияОкна под коробки отбора, шаг 1 м

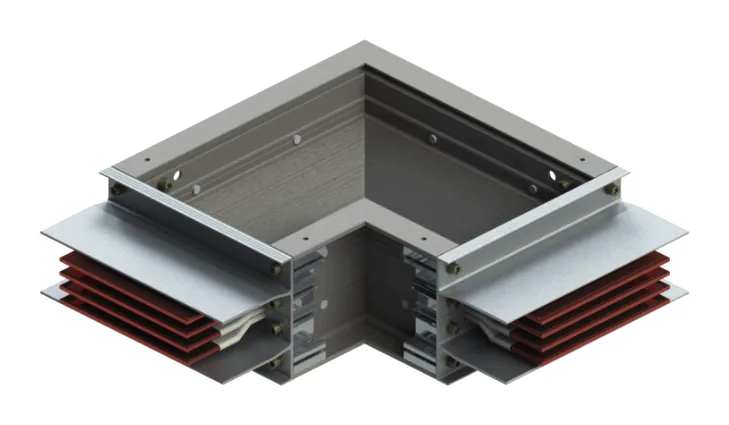

Угловая секция шинопровода ELMAX E3 с медными шинами, поворот трассы на 90 градусов

Угловая секцияПоворот трассы на 90°, плечо 500 мм

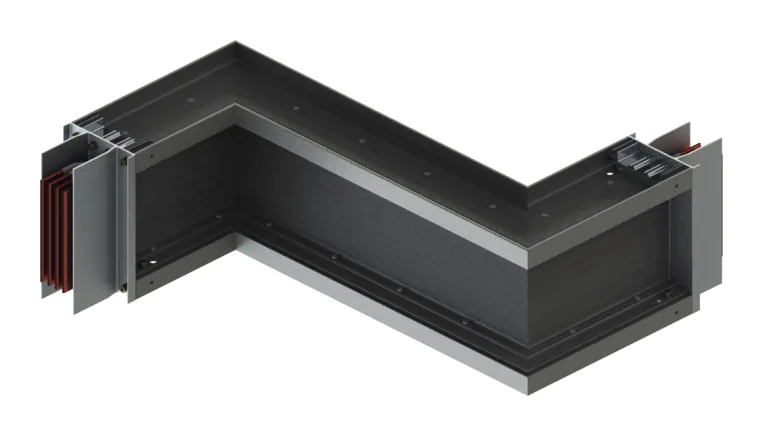

Z-образная секция шинопровода ELMAX E3 для обхода балок и перепадов отметок

Z-образная секцияОбход балок и перепадов отметок

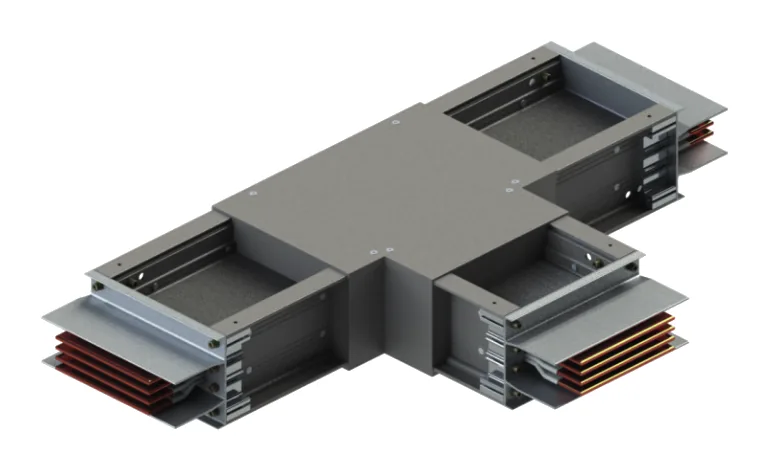

Т-образная секция шинопровода ELMAX E3 для разветвления магистрали

Т-образная секцияРазветвление магистрали

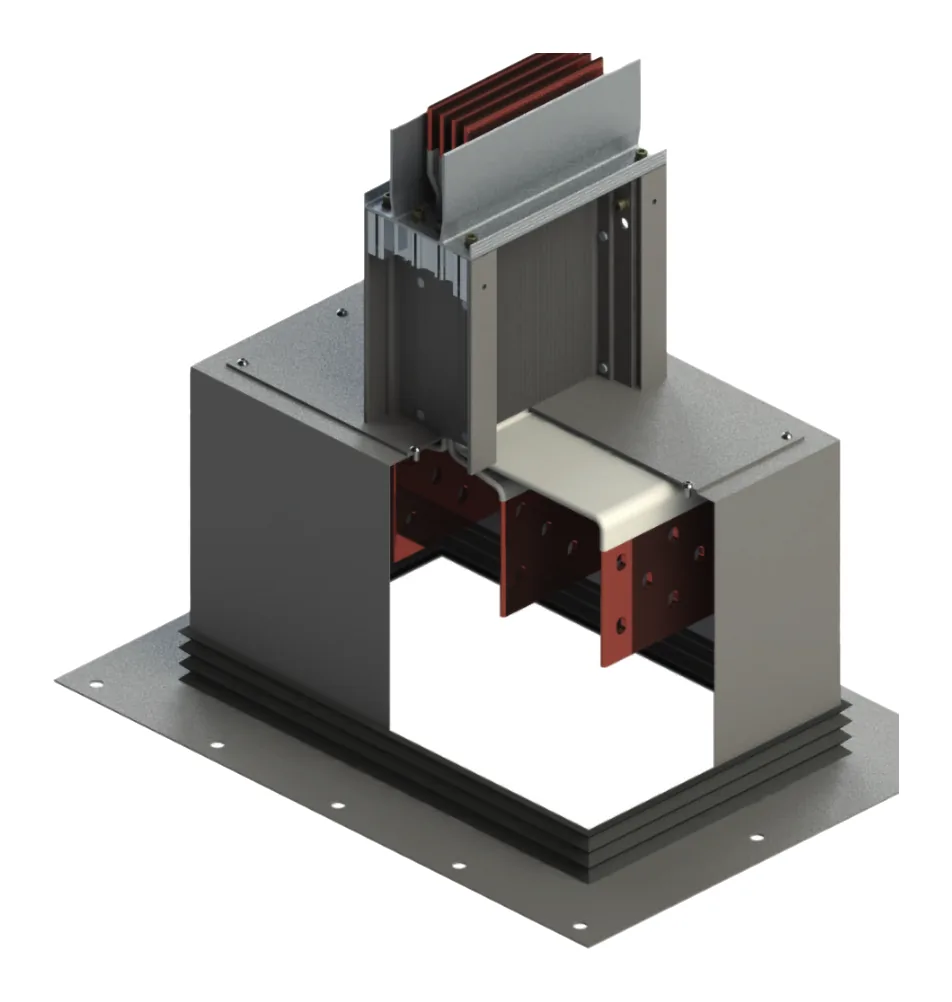

Фланцевый блок подключения с коробкой шинопровода ELMAX E3 для ввода в щит

Фланцевый блок с коробкойВвод магистрали в распределительный щит

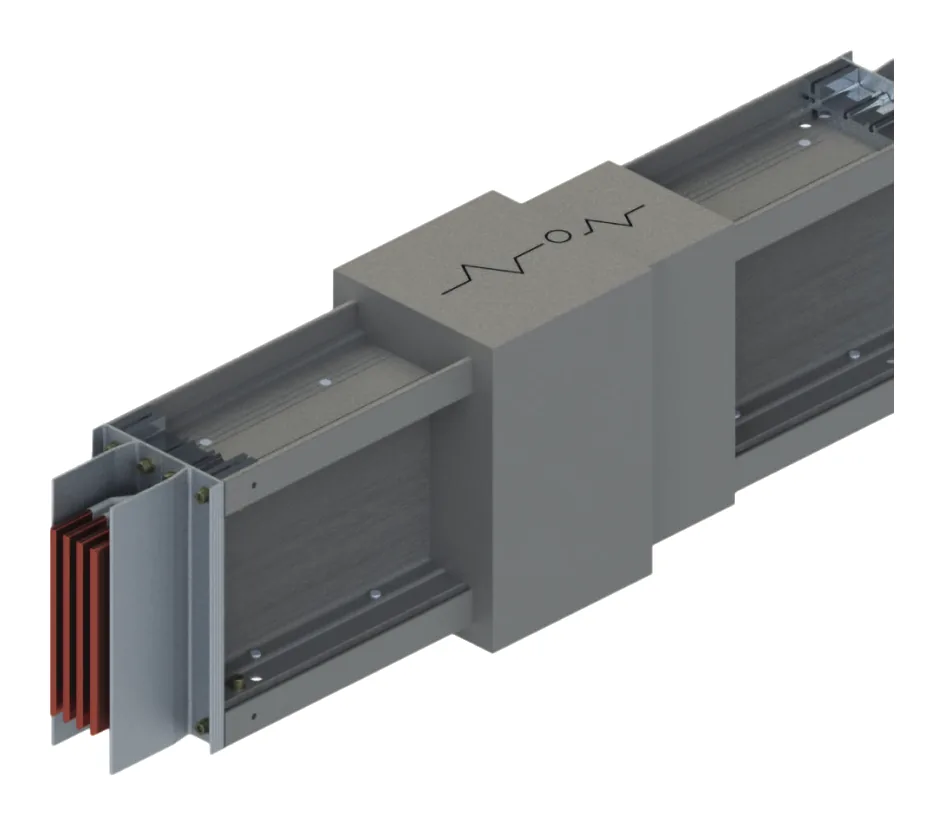

Компенсационная секция шинопровода ELMAX E3 для температурных расширений трассы

Компенсационная секцияТемпературное удлинение длинной трассы

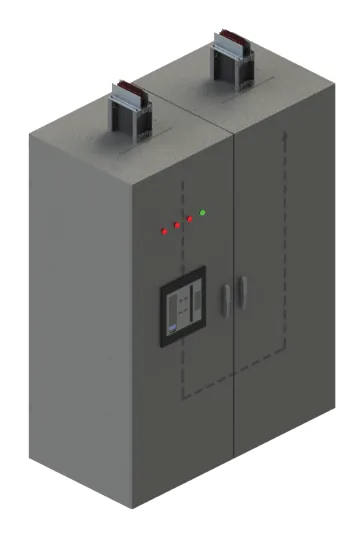

Секционный напольный шкаф ELMAX E3 высотой 2100 мм для секционирования магистрали

Секционный напольный шкафВысота с цоколем 2100 мм, шины 3L+N+PE

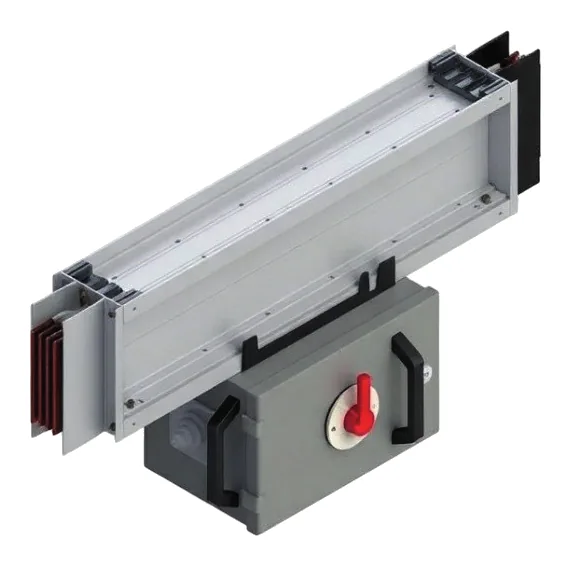

Коробка отбора мощности Т1 шинопровода ELMAX E3 с рукояткой выключателя

Коробка отбора мощности Т1Подключается в розетку распределительной секции

Конфигурации

Конфигурации проводников

Конфигурация задаёт сечение нейтрали и защитного проводника и кодируется в заказном номере элемента.

A · 3L+N+PE · 4 проводникаНейтраль равна фазному проводнику, защитный проводник — корпус.

B · 3L+N+FE+PE · 5 проводниковИзолированный функциональный заземляющий проводник полного сечения.

C · 3L+N+½FE+PE · 4½ проводникаФункциональный заземляющий проводник половинного сечения.

E · 3L+2N+PE · нейтраль 200%Удвоенная нейтраль для нагрузок с высшими гармониками.

Применение

Где применяют

Магистраль ТП — ГРЩ
Стояки жилых и общественных зданий
Промышленные корпуса
Центры обработки данных
Подключение ДГУ
Ввод от сухих и масляных трансформаторов

Документы

Каталог серии E3

Заказные номера всех элементов, аксессуары, рекомендации по проектированию и инструкция по монтажу.

Каталог E3Магистральные шинопроводы с литой изоляцией, 630–7500 АPDF, 28 с., 7,8 МБ

Другие серии: A5, 160–800 А · CR1, 630–6400 А. Характеристики всех серий в машиночитаемом виде — catalog.json.
