Каталог шинопроводов ELMAXТри серии на токи 160–7500 А: распределение, магистраль и магистраль для тяжёлых условий
Выберите серию под участок сети
Каждая серия — полный набор элементов трассы: прямые и распределительные секции, повороты, блоки подключения, коробки отбора мощности.

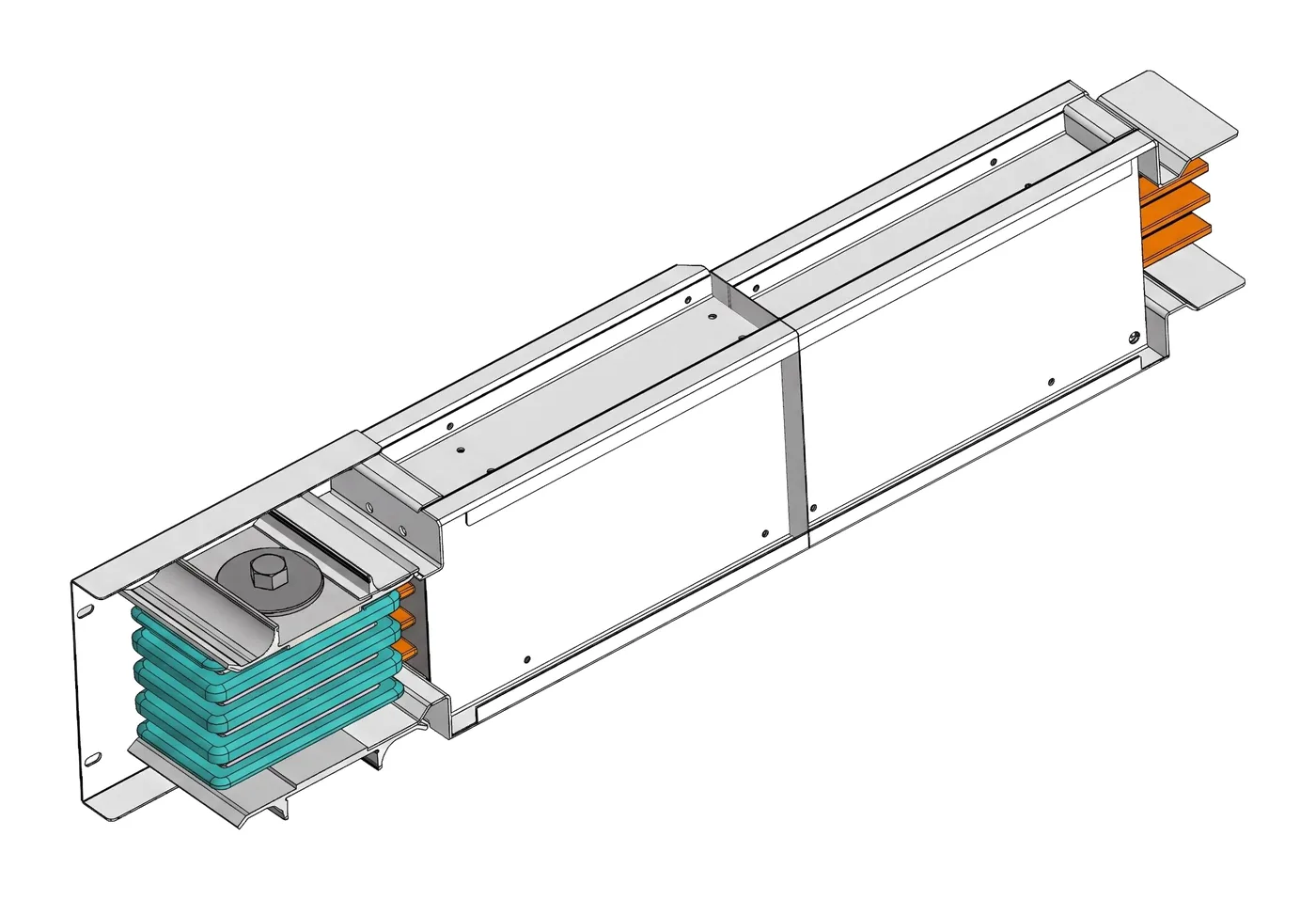

Распределительный шинопровод
Распределение по цеху, складу или этажу. Отбор мощности без отключения линии, до 10 точек в одной секции.
Характеристики и элементы

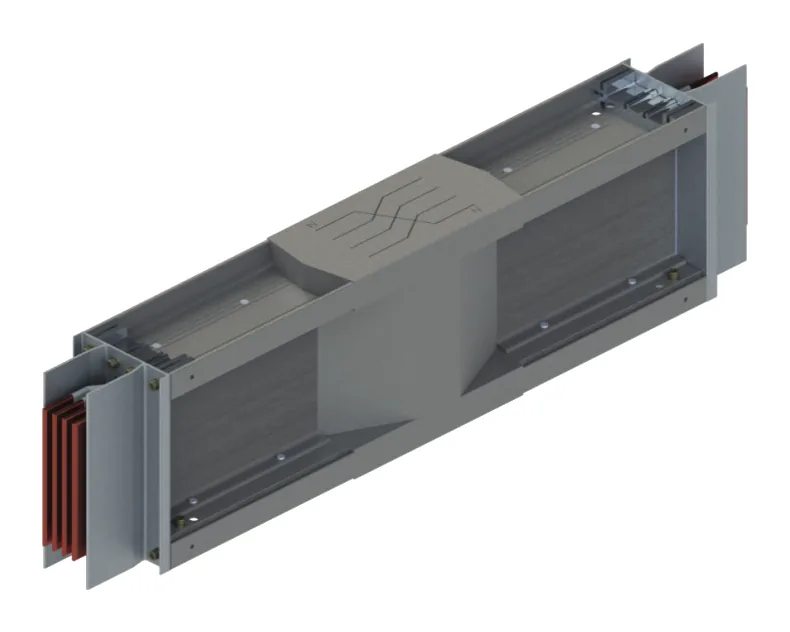

Магистральный шинопровод с литой изоляцией
Магистраль от трансформатора до ГРЩ и стояки. Медь до 7500 А, алюминий до 6400 А.
Характеристики и элементы

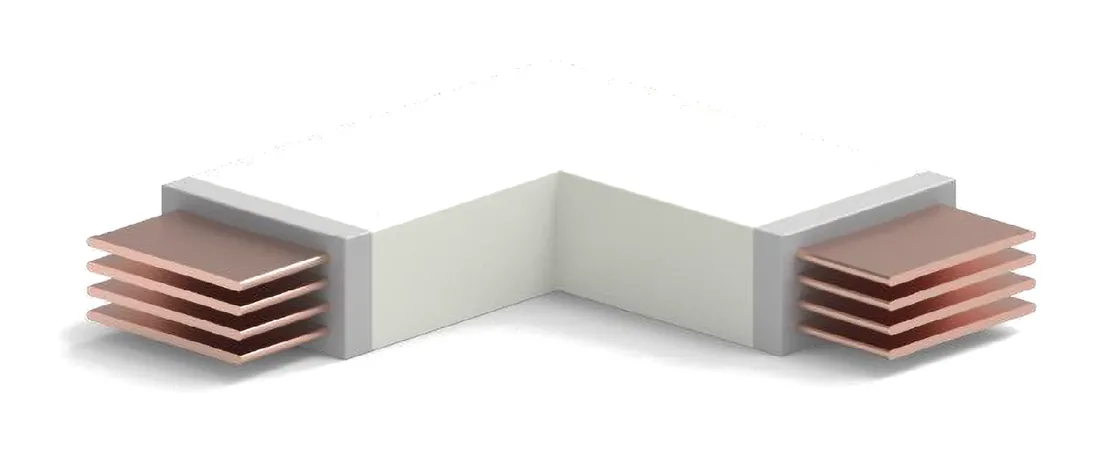

Магистральный шинопровод IP68
Паркинги, тоннели, порты, металлургия, улица. Литой корпус IP68, от −35 до +60 °C.
Характеристики и элементыСравнение серий
Основные параметры по данным каталогов ELMAX 2025. Полные таблицы — на страницах серий.
| Параметр | A5 | E3 | CR1 |
|---|---|---|---|
| Номинальный ток | 160–800 А | 630–7500 А | 630–6400 А |
| Назначение | Распределение по цеху, складу, этажу | Магистраль ТП — ГРЩ, стояки | Магистраль в тяжёлых условиях |
| Материал шин | Медь 250–800 А, алюминий 160–630 А | Медь до 7500 А, алюминий до 6400 А | Медь и алюминий 630–6400 А |
| Изоляция и корпус | Корпус из алюминия или стали | Литая эпоксидная изоляция, корпус из прессованного алюминиевого сплава | Литой корпус из компаунда |
| Степень защиты | IP55 | IP54, по запросу до IP55, IP65, IP66 | IP68 |
| Температура среды | −5…+50 °C | — | −35…+60 °C |
| Отбор мощности | Втычные коробки 16–160 А, розеточные секции 3М, до 10 точек | Втычные 16–630 А, фиксированные до 1600 А, мультикоробки | Распределительные секции и модули подключения |
| Номинальное напряжение изоляции | 1000 В | 1000 В | 1000 В |
| Каталог | PDF, 31 с. | PDF, 28 с. | PDF, 37 с. |
Как подобрать шинопровод
Порядок расчёта из раздела «Рекомендации по проектированию» каталога E3. Проверим расчёт и соберём спецификацию по вашим исходным данным.
1. Номинальный ток
Суммарная мощность нагрузок умножается на коэффициент одновременности: для промышленности от 0,8–0,9 при 1–10 потребителях до 0,4–0,5 при 40 и более.
2. Условия прокладки
Среда определяет серию и степень защиты: сухое помещение — A5 или E3 IP54, влажное и пыльное — E3 IP65–IP66, подтопление и улица — CR1 IP68.
3. Трасса и элементы
По эскизу трассы в 3D подбираются прямые секции, повороты, блоки подключения и точки отбора. Нестандартные углы изготавливаются по замерам.
Пришлите задачу — вернём расчёт и спецификацию
Достаточно тока, длины трассы и условий прокладки. Если есть план этажа или эскиз трассы, пришлите его на почту — подберём конфигурацию секций и соберём заказные номера.
