Шинопровод A5Распределительный шинопровод на токи 160–800 А
Питание потребителей средней мощности с отбором в любой точке линии — цеха, склады, торговые площади, ЦОД. Коробки отбора ставятся на распределительную секцию без отключения шинопровода.
Что отличает серию A5
По данным каталога ELMAX A5 2025.

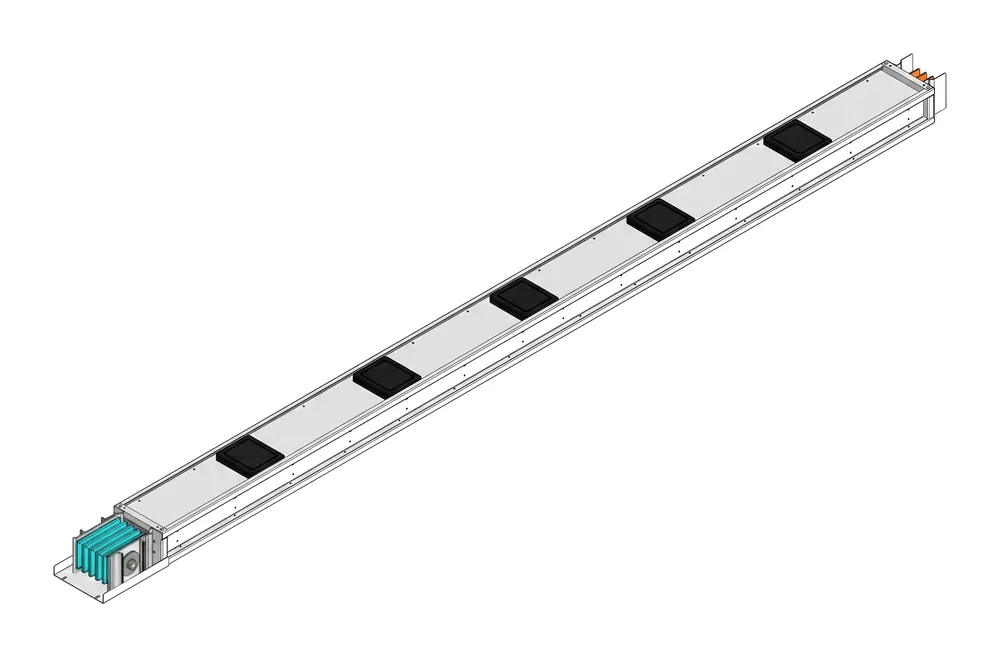

Отбор без отключения линии

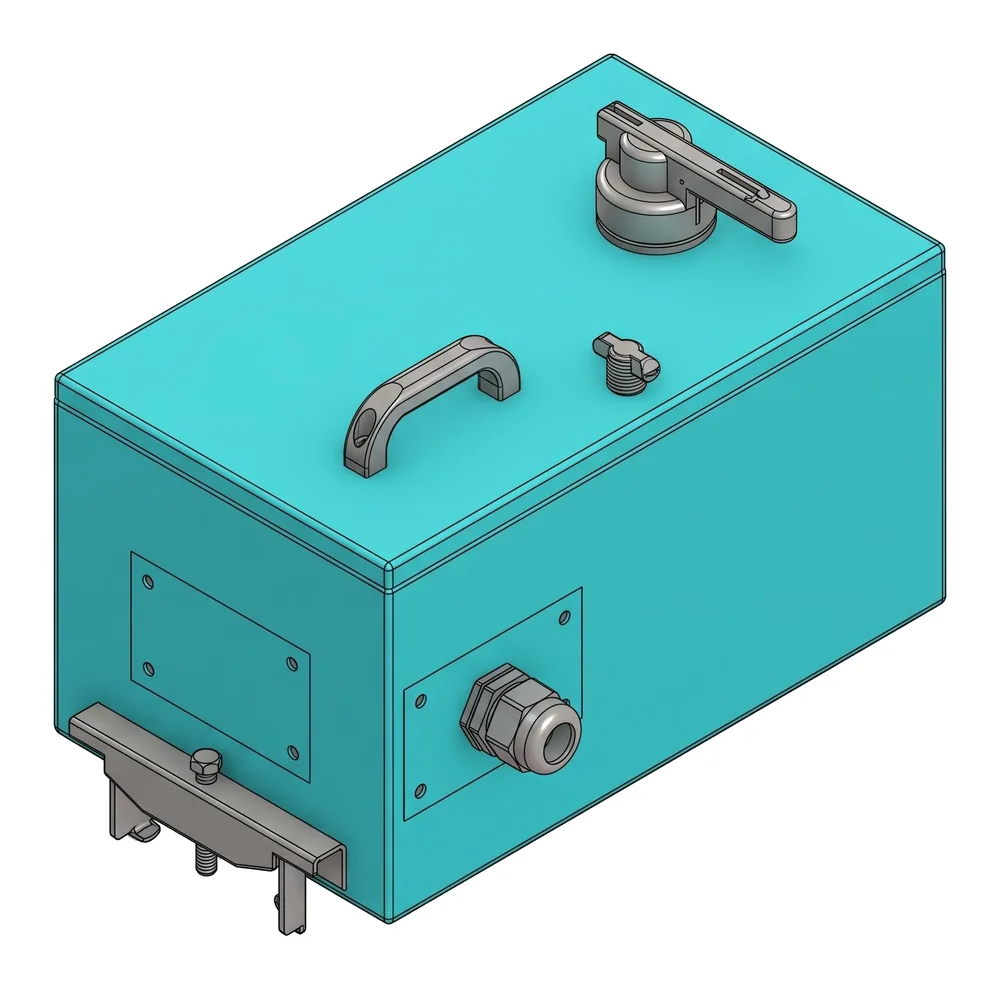

Втычные ответвительные коробки устанавливаются на распределительную секцию в горячем режиме — гасить линию не нужно.
До 10 точек отбора
В одной секции можно разместить до десяти точек отбора мощности: розеточные секции 3М на 3, 5, 6 и 10 розеток.
Корпус — алюминий или сталь
Два варианта корпуса под задачу: лёгкий алюминиевый или стальной с запасом механической прочности.
Контакты с покрытием
Контакты из электролитической меди с серебрением или лужением для стабильного переходного сопротивления.
Уплотнённый стык
Стык и корпус защищены уплотнениями от влаги и коррозии, степень защиты IP55.
По IEC 61439-1 и 61439-6
Конструкция разработана по стандартам на низковольтные комплектные устройства и шинопроводные системы.
Технические характеристики
Значения из каталога ELMAX A5 2025. Таблица прокручивается вбок, первая колонка закреплена.
| Параметр | A5A25 | A5A32 | A5A40 | A5A50 | A5A63 | A5A80 |
|---|---|---|---|---|---|---|
| Номинальный токIn, А | 250 | 315 | 400 | 500 | 630 | 800 |
| Размер корпусаВ×Ш, мм | 198×80 | 198×85 | 198×90 | 198×100 | 198×110 | 198×135 |
| Размер шиныА×В, мм | 6×20 | 6×25 | 6×30 | 6×40 | 6×50 | 6×75 |
| Номинальное напряжениеUe / Ui, В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Частотаf, Гц | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Стойкость к току КЗIcw, кА | 18 | 18 | 26 | 30 | 36 | 38 |
| Пиковый токIpk, кА | 36 | 36 | 52 | 60 | 72 | 76 |
| Активное сопротивлениеR₂₀, мОм/м | 0,22 | 0,18 | 0,15 | 0,12 | 0,10 | 0,08 |
| Реактивное сопротивлениеX, мОм/м | 0,18 | 0,16 | 0,15 | 0,13 | 0,12 | 0,10 |
| ИмпедансZ, мОм/м | 0,28 | 0,24 | 0,21 | 0,18 | 0,15 | 0,12 |
| Масса, 3L+N+PEкг/м | 9,5 | 10,5 | 12,0 | 14,0 | 15,5 | 17,5 |
| Масса, 3L+N+½PE+FEкг/м | 9,8 | 10,8 | 12,8 | 14,5 | 16,5 | 18,5 |
| Масса, 3L+N+PE+FEкг/м | 10,5 | 12,0 | 13,5 | 15,5 | 18,5 | 20,5 |
| Степень защитыIP | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
| Температура среды°C | −5…+50 | −5…+50 | −5…+50 | −5…+50 | −5…+50 | −5…+50 |
| Параметр | A5A16 | A5A25 | A5A32 | A5A40 | A5A50 | A5A63 |
|---|---|---|---|---|---|---|
| Номинальный токIn, А | 160 | 250 | 315 | 400 | 500 | 630 |
| Размер корпусаВ×Ш, мм | 198×80 | 198×85 | 198×90 | 198×110 | 198×122,5 | 198×135 |
| Размер шиныА×В, мм | 6×20 | 6×25 | 6×30 | 6×50 | 6×62,5 | 6×75 |
| Сечение шиныS, мм² | 120 | 150 | 180 | 300 | 375 | 450 |
| Номинальное напряжениеUe / Ui, В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Частотаf, Гц | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Стойкость к току КЗIcw, кА | 10 | 15 | 15 | 30 | 30 | 35 |
| Пиковый токIpk, кА | 18 | 30 | 30 | 63 | 63 | 73,5 |
| Активное сопротивлениеR, мОм/м | 0,29 | 0,33 | 0,27 | 0,25 | 0,12 | 0,10 |
| Реактивное сопротивлениеX, мОм/м | 0,29 | 0,33 | 0,27 | 0,25 | 0,12 | 0,10 |
| ИмпедансZ, мОм/м | 0,41 | 0,47 | 0,39 | 0,36 | 0,17 | 0,14 |
| Масса, 3L+N+PEкг/м | 6,5 | 7,0 | 7,5 | 9,5 | 10,5 | 11,5 |
| Масса, 3L+N+½PE+FEкг/м | 6,6 | 7,3 | 7,8 | 9,8 | 10,8 | 11,8 |
| Масса, 3L+N+PE+FEкг/м | 6,8 | 7,5 | 8,3 | 10,5 | 11,5 | 12,5 |
| Степень защитыIP | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
| Температура среды°C | −5…+50 | −5…+50 | −5…+50 | −5…+50 | −5…+50 | −5…+50 |

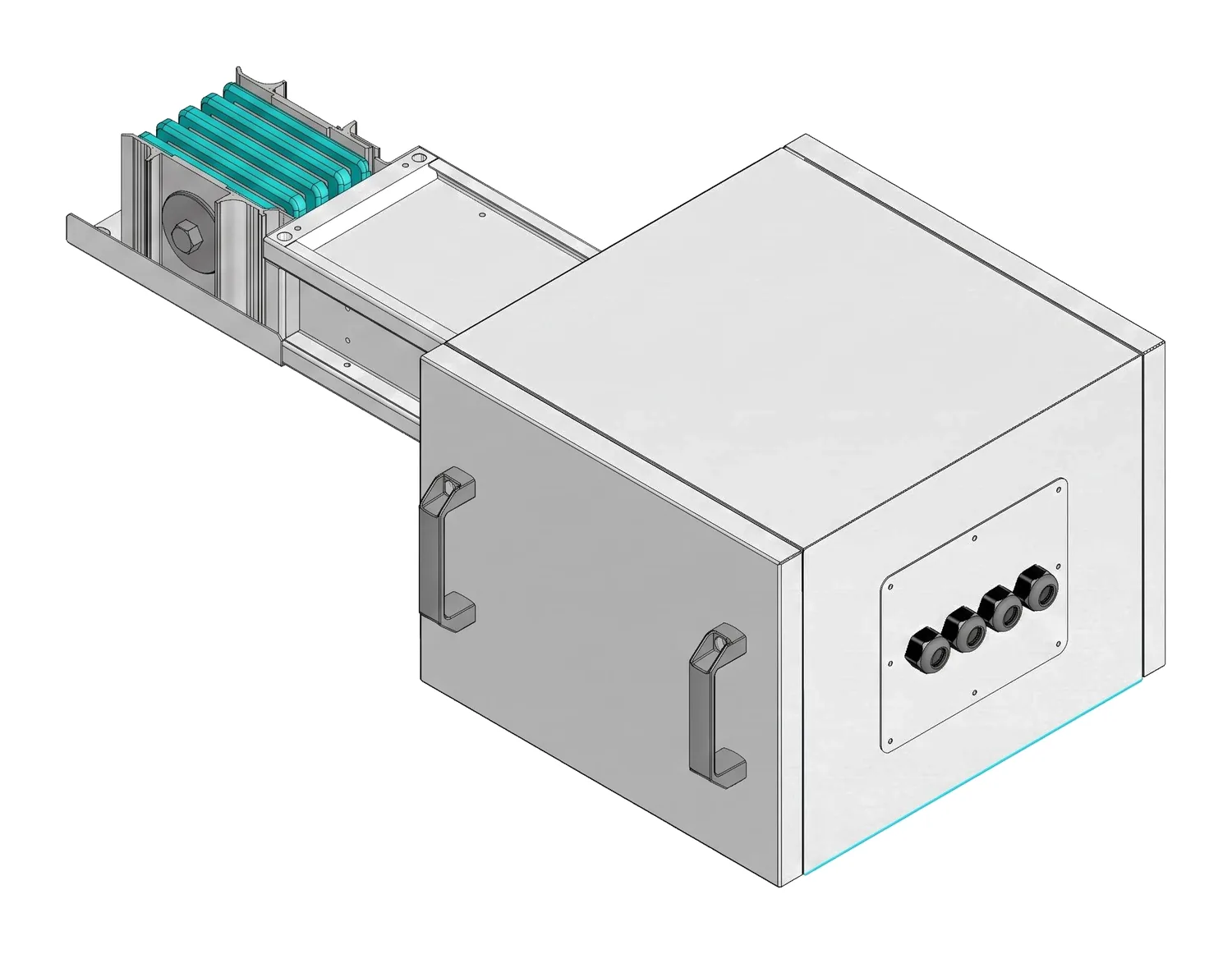

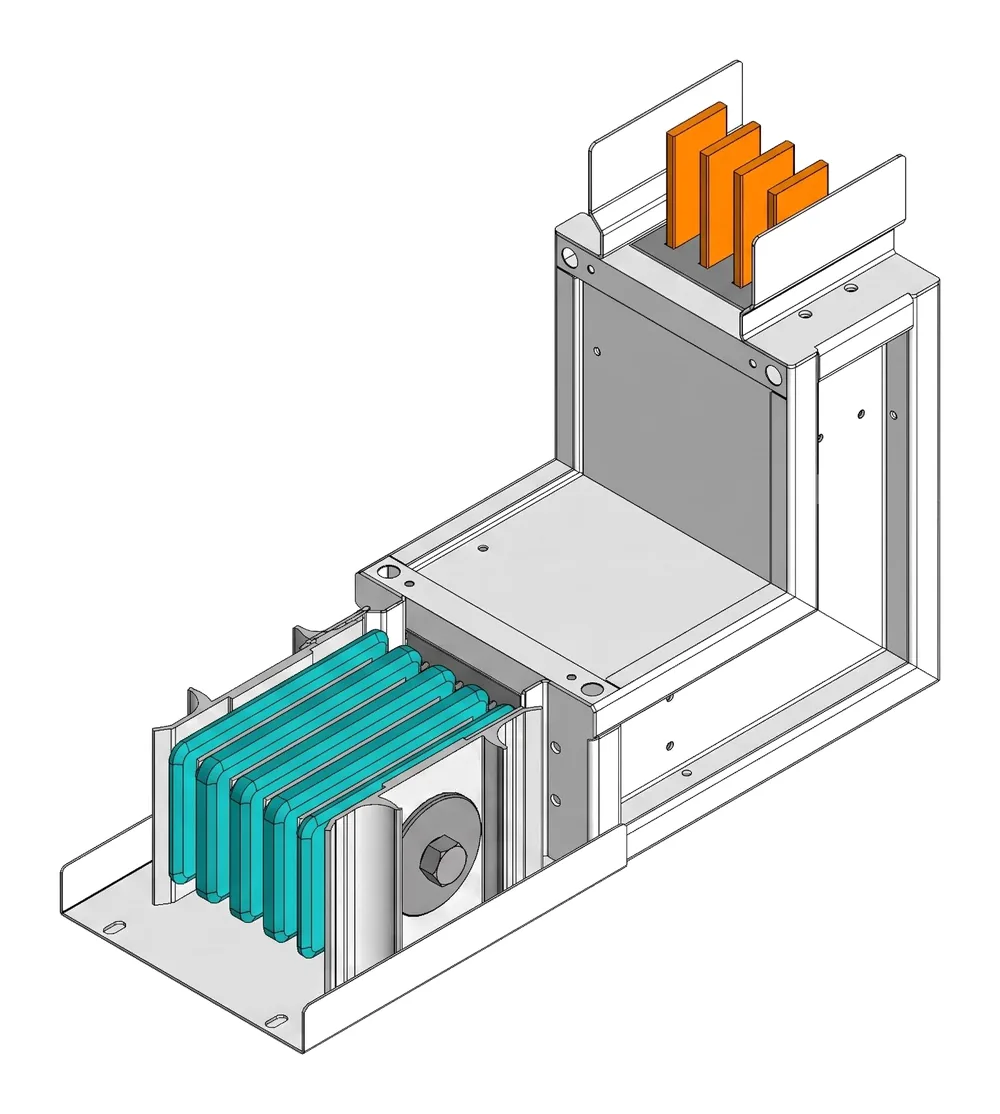

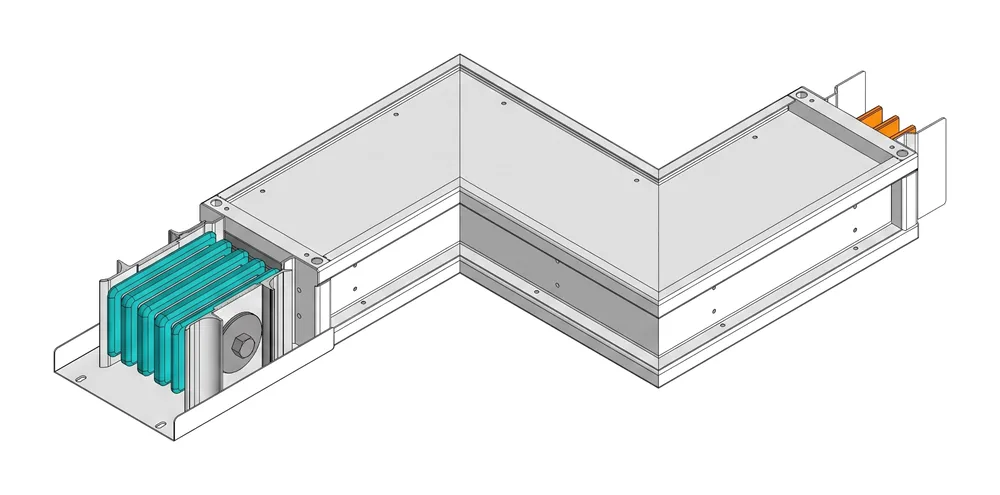

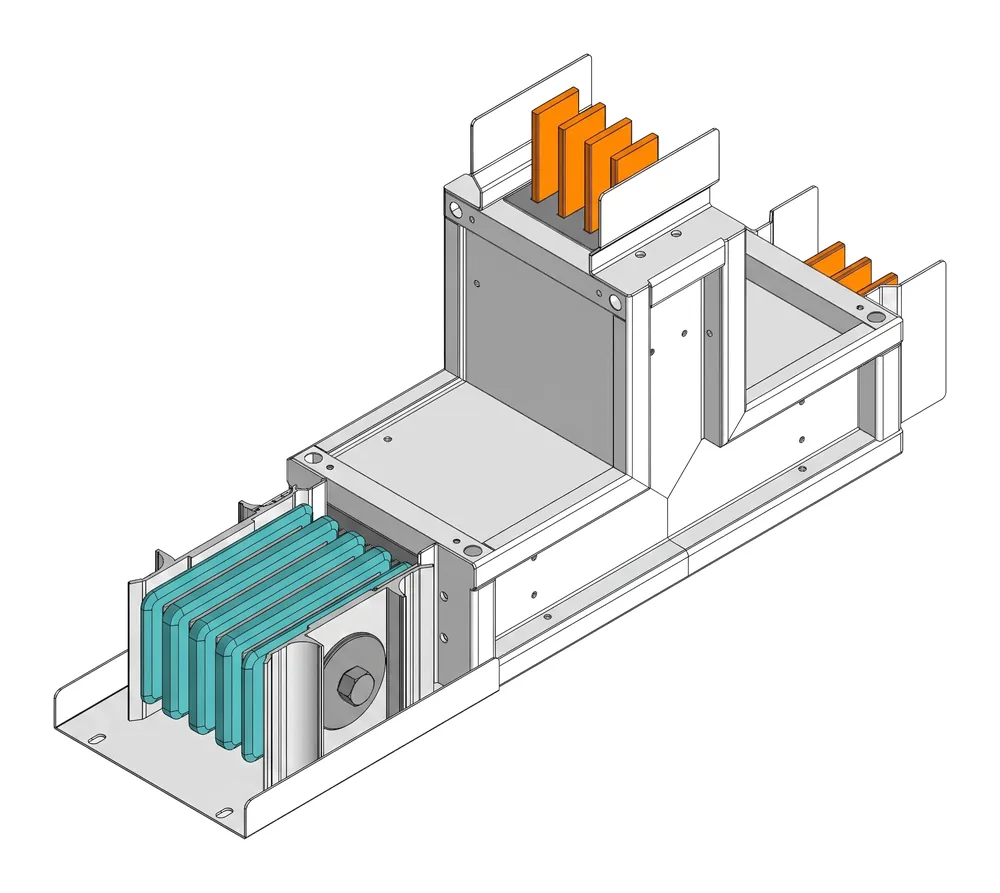

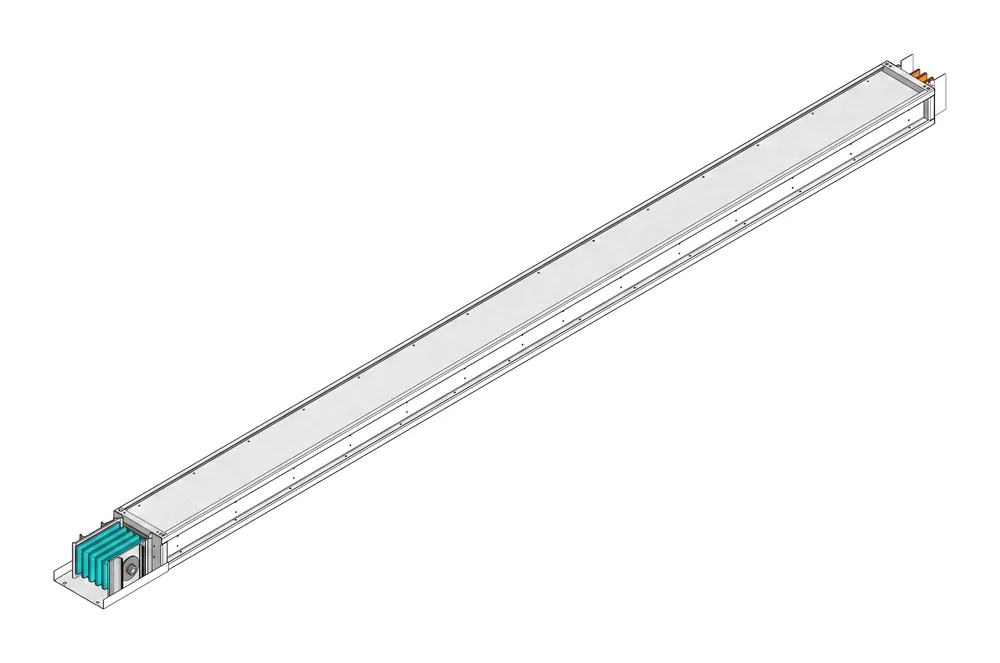

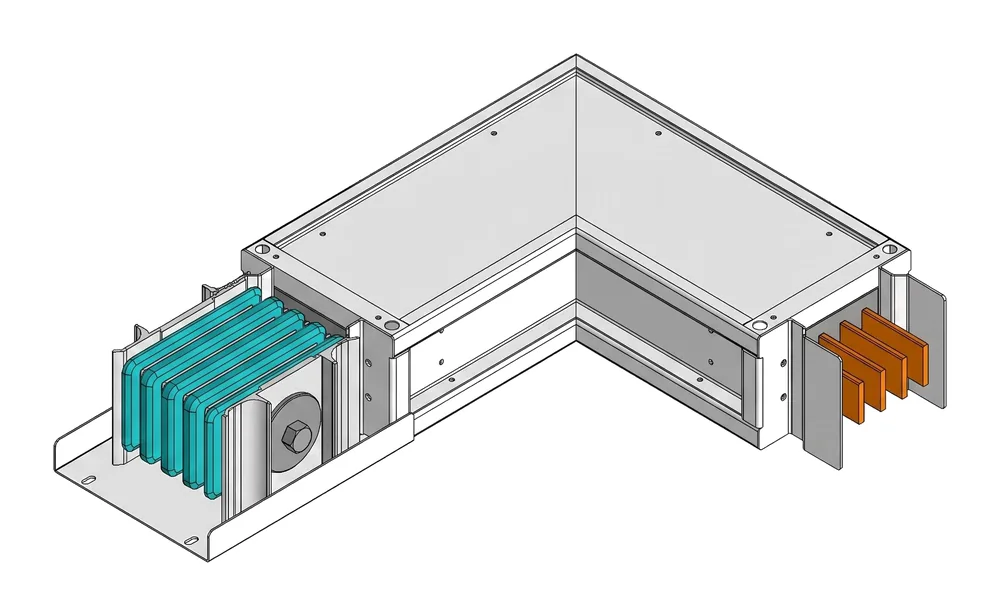

Из чего собирается трасса A5
У каждого элемента есть заказной номер — система кодирования приведена в каталоге. Нестандартные длины, углы и переходы изготавливаем по эскизу.
Конфигурации проводников
Конфигурация задаёт сечение нейтрали и защитного проводника и кодируется в заказном номере элемента.
Где применяют
- Механические цеха
- Склады и магазины
- Птицеводческие фермы
- Теплицы и оранжереи
- Торговые центры
- Центры обработки данных
Каталог серии A5
Заказные номера всех элементов, аксессуары, рекомендации по проектированию и инструкция по монтажу.
Другие серии: E3, 630–7500 А · CR1, 630–6400 А. Характеристики всех серий в машиночитаемом виде — catalog.json.
Рассчитаем трассу на A5
Достаточно тока, длины трассы и условий прокладки. Если есть план этажа или эскиз трассы, пришлите его на почту — подберём конфигурацию секций и соберём заказные номера.
