Шинопровод CR1Магистральный шинопровод с литой изоляцией IP68 на токи 630–6400 А

Name: Шинопровод ELMAX CR1
Brand: ELMAX

Для тяжёлых промышленных и климатических условий. Корпус отлит из компаунда, линия водо- и пыленепроницаема и работает от −35 до +60 °C. В паре с E3 закрывает питание от 630 до 7500 А в любой среде.

Запросить расчёт Каталог CR1, PDF

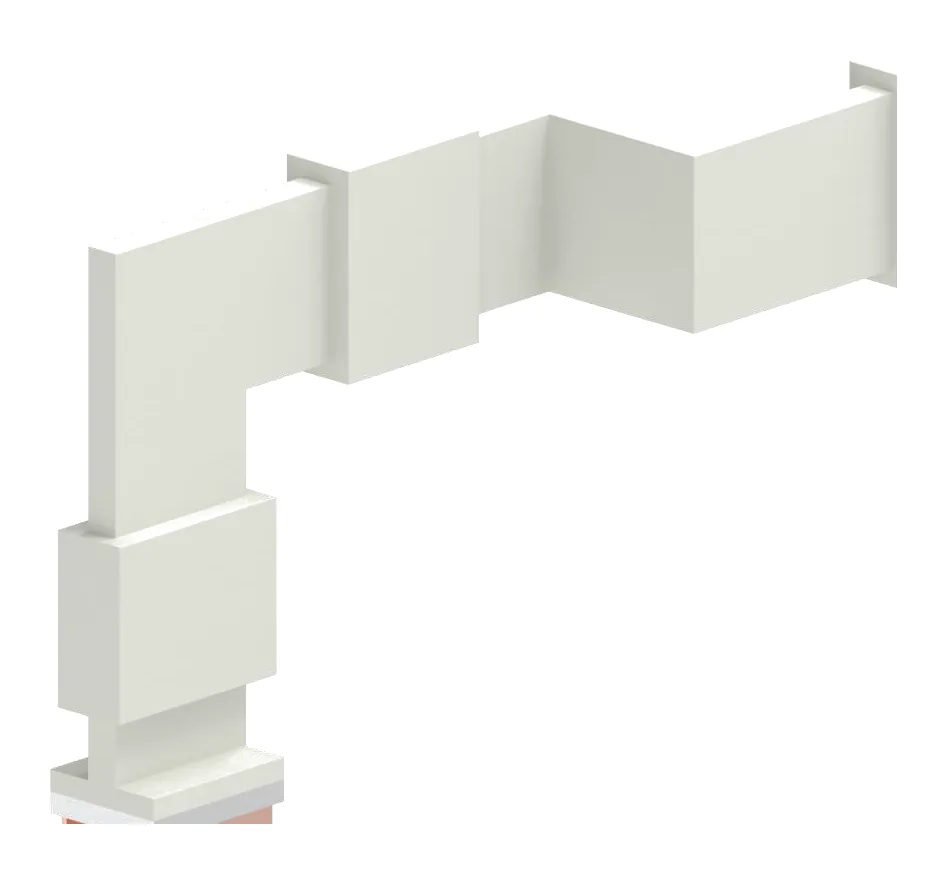

Литой корпус IP68 Трасса шинопровода ELMAX CR1 в литом корпусе IP68 с вертикальным поворотом и медными выводами

630–6400 Аноминальный ток

IP68степень защиты

−35…+60 °Cтемпература среды

до 35 летэксплуатационный ресурс

Особенности

Что отличает серию CR1

По данным каталога ELMAX CR1 2025.

IP68

Водо- и пыленепроницаемый литой корпус: подтопление, пыль, перепады влажности.

Не горит

Самозатухающий компаунд не выделяет токсичных газов. Шинопровод не подвержен горению.

Огнестойкое исполнение

Опция: сохранение работоспособности цепи при пожаре 180 минут по IEC 60331.

Химическая стойкость

Компаунд устойчив к агрессивной среде и коррозии, обладает высокой механической прочностью.

Без обслуживания

Литая трасса не требует обслуживания в течение срока службы.

Переход на E3

Адаптер IP68/55 стыкует CR1 с шинопроводом E3 там, где тяжёлые условия заканчиваются.

Характеристики

Технические характеристики

Значения из каталога ELMAX CR1 2025. Таблица прокручивается вбок, первая колонка закреплена.

Сопротивления — на метр длины, масса — для указанной конфигурации проводников

Технические характеристики шинопровода CR1, шины — медь
Параметр	630	800	1000	1250	1600	2000	2500	3200	3600	4000	5000	6400
Номинальный токIn, А	630	800	1000	1250	1600	2000	2500	3200	3600	4000	5000	6400
Номинальное напряжение изоляцииUi = Ue, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Частотаf, Гц	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Стойкость к току КЗ (1 с)Icw, кА	25	35	50	60	80	80	100	120	120	120	120	120
Пиковый токIpk, кА	53	73,5	105	132	176	176	220	264	264	264	264	264
Сечение проводникаSп, мм²	240	330	480	660	960	1200	1320	1920	2240	2400	3600	4800
Масса, 3L (3 пр.)кг/м	21	21	26	33	42	57	68	93	104	120	136	202
Масса, 3L+PEN (4 пр.)кг/м	28	28	35	44	56	76	91	124	138	160	181	269
Масса, 3L+N+PE (5 пр.)кг/м	36	36	43	56	70	95	114	155	173	200	226	336
ВысотаH, мм	109	124	149	179	229	269	295	391	320	475	681	681
Степень защитыIP	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68
Температура среды°C	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60

Технические характеристики шинопровода CR1, шины — алюминий
Параметр	630	800	1000	1250	1600	2000	2500	3200	3600	4000	5000	6400
Номинальный токIn, А	630	800	1000	1250	1600	2000	2500	3200	3600	4000	5000	6400
Номинальное напряжение изоляцииUi = Ue, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Частотаf, Гц	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Стойкость к току КЗ (1 с)Icw, кА	25	35	50	60	80	80	100	120	120	120	120	120
Пиковый токIpk, кА	53	73,5	105	132	176	176	220	264	264	264	264	264
Сечение проводникаSп, мм²	240	330	480	660	960	1200	1320	1920	2160	2400	3600	4800
Масса, 3L (3 пр.)кг/м	17	20	24	30	39	46	58	82	92	102	153	204
Масса, 3L+PEN (4 пр.)кг/м	22	26	32	40	52	62	78	109	122	136	204	272
Масса, 3L+N+PE (5 пр.)кг/м	28	33	40	50	65	77	97	136	153	170	255	340
ВысотаH, мм	80	95	120	150	200	240	280	360	400	440	640	840
Степень защитыIP	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68	IP68
Температура среды°C	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60	−35…+60

Элементы трассы

Из чего собирается трасса CR1

У каждого элемента есть заказной номер — система кодирования приведена в каталоге. Нестандартные длины, углы и переходы изготавливаем по эскизу.

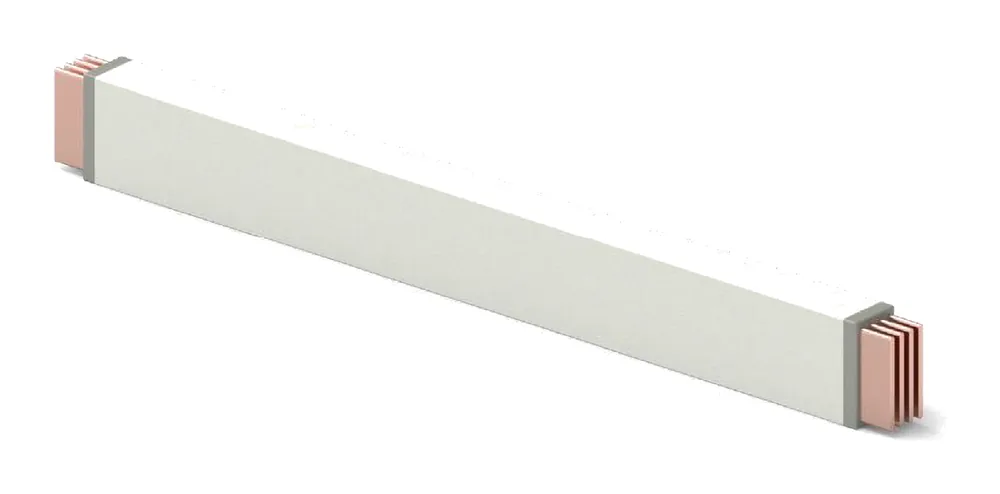

Прямая транспортная секция шинопровода ELMAX CR1 в литом корпусе с медными концами

Прямая транспортнаяПрямые участки магистрали

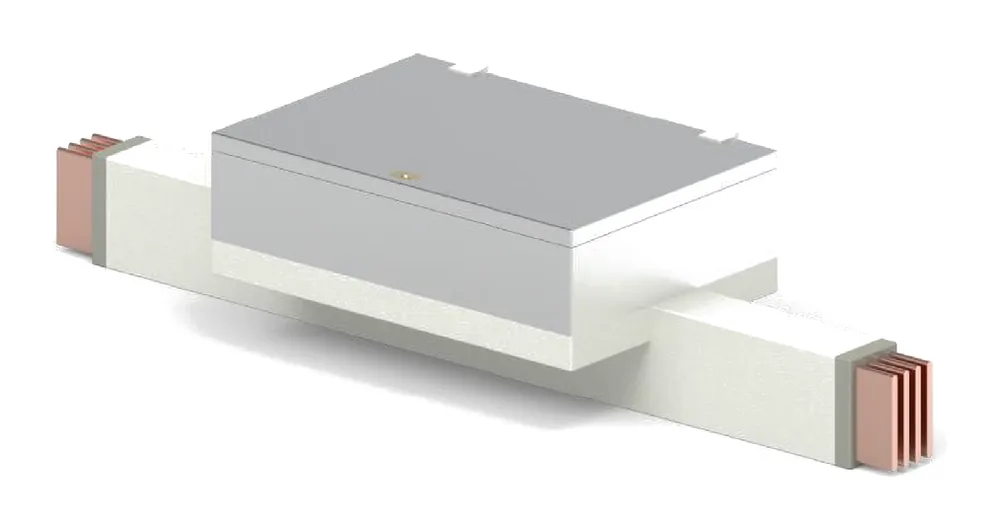

Прямая распределительная секция шинопровода ELMAX CR1 IP68 для отбора мощности

Прямая распределительнаяОтбор мощности на прямом участке

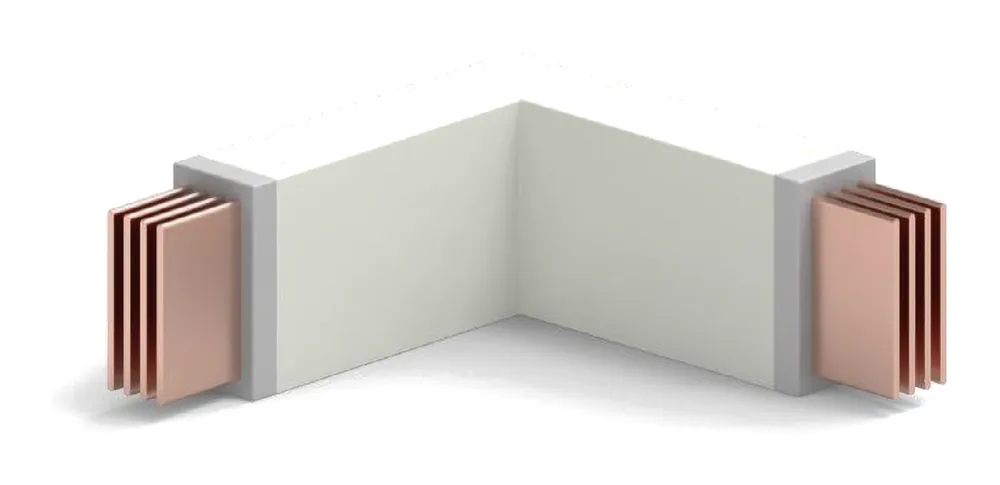

Угловая горизонтальная секция шинопровода ELMAX CR1, поворот трассы в плане

Угловая горизонтальнаяПоворот трассы в плане, плечо 500 мм

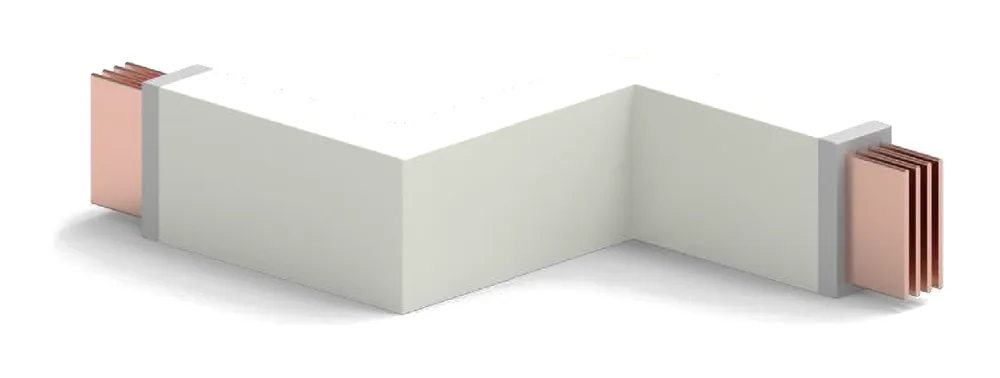

Z-образная горизонтальная секция шинопровода ELMAX CR1 в литом корпусе

Z-образная горизонтальнаяСмещение трассы в плане

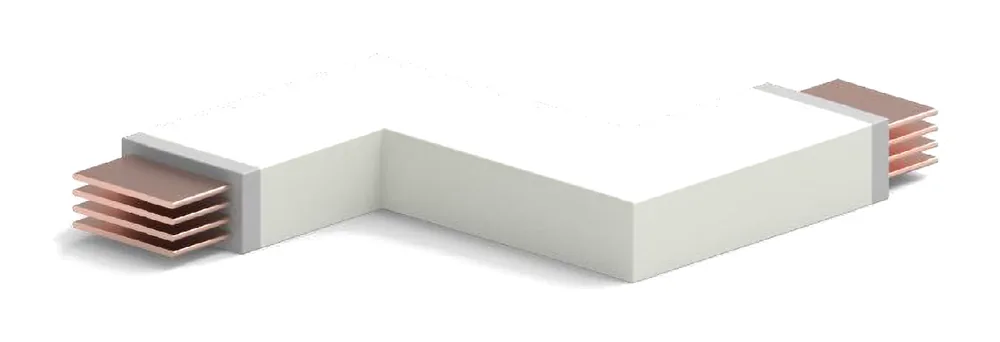

Z-образная вертикальная секция шинопровода ELMAX CR1 для перепада отметок

Z-образная вертикальнаяСмещение трассы по высоте

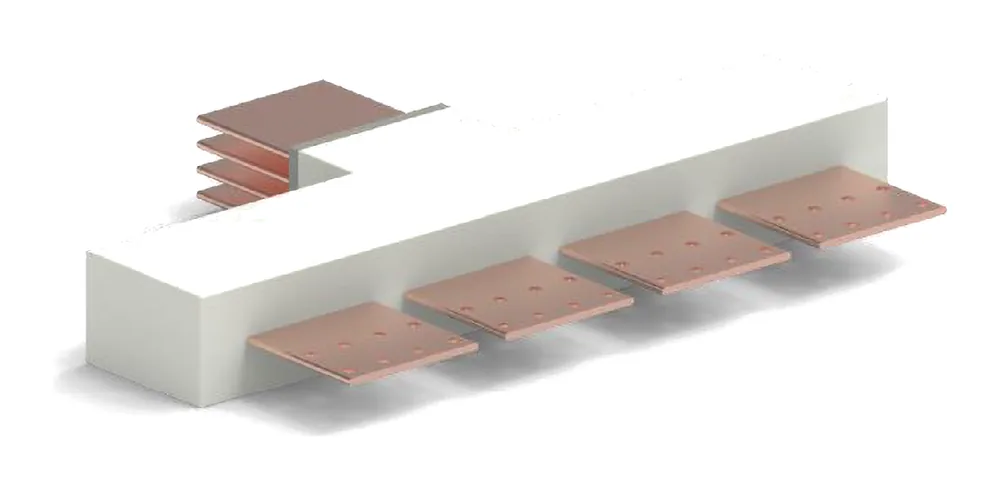

Модуль подключения шинопровода ELMAX CR1 к НКУ с плоскими медными выводами

Модуль подключения к НКУТип 2, подключение к КРУ

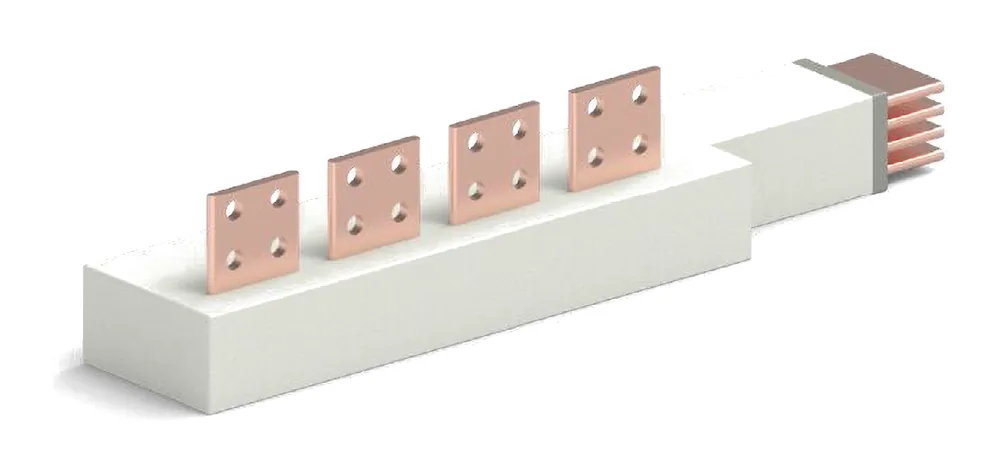

Модуль подключения ELMAX CR1 тип 4 к НКУ или трансформатору с выводами сверху

Модуль подключения тип 4К НКУ или трансформатору

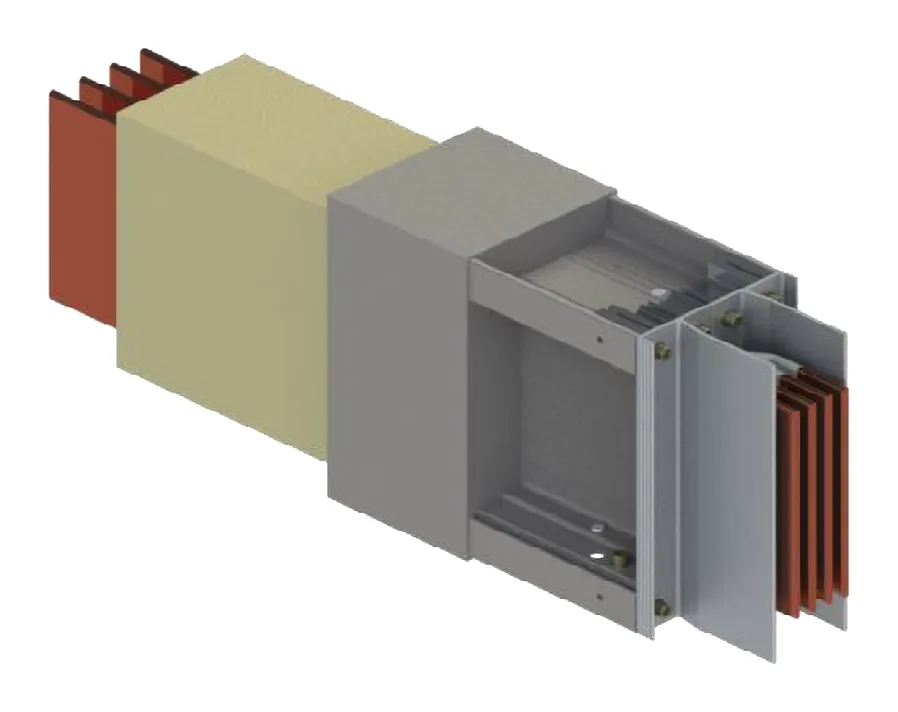

Адаптер IP68/55 для перехода с шинопровода ELMAX CR1 на шинопровод E3

Адаптер IP68/55Переход с CR1 на шинопровод E3

Конфигурации

Конфигурации проводников

Конфигурация задаёт сечение нейтрали и защитного проводника и кодируется в заказном номере элемента.

К1 · 3L · 3 проводникаСечение нейтрали равно фазному, заземление — в корпусе того же сечения.

К2 · 3L+PEN · 4 проводникаСовмещённый PEN-проводник полного сечения фазы.

К3 · 3L+N+PE · 5 проводниковЗащитный проводник — половина сечения фазы.

Применение

Где применяют

Объекты инфраструктуры
Центры обработки данных
Металлургия
Судостроение
Нефтепереработка
Морские порты
Химическая промышленность
Подземные сооружения и тоннели
Электростанции и подстанции

Документы

Каталог серии CR1

Заказные номера всех элементов, аксессуары, рекомендации по проектированию и инструкция по монтажу.

Каталог CR1Магистральные шинопроводы IP68, 630–6400 АPDF, 37 с., 1,8 МБ

Другие серии: A5, 160–800 А · E3, 630–7500 А. Характеристики всех серий в машиночитаемом виде — catalog.json.

Заявка

Рассчитаем трассу на CR1

Достаточно тока, длины трассы и условий прокладки. Если есть план этажа или эскиз трассы, пришлите его на почту — подберём конфигурацию секций и соберём заказные номера.
